為什么要采用各自獨立的控制電纜
信息來源：m.gdqh181.cn 發布時間：2021.11.24

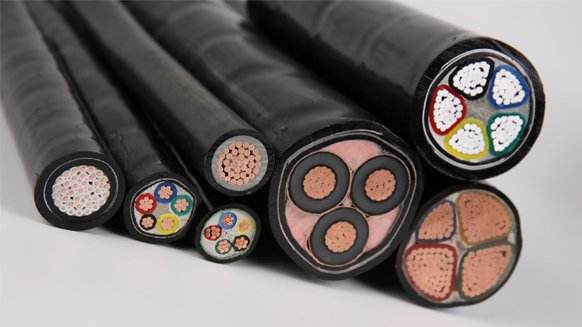

綠寶控制電纜的額定電壓不應低于電路的工作電壓，并應滿足可能經歷的瞬態和工頻過電壓的要求。為了減少控制電纜在絕緣擊穿、機械損傷或火災時的蔓延范圍，電流、電壓、DC電源、跳閘控制電路等需要增強可靠性的雙保護系統，應采用各自獨立的控制電纜。控制電纜投入運行后，同一電纜不同芯線之間以及相鄰平行電纜之間存在電氣干擾問題。電氣干擾的主要原因如下:
由于外加電壓引起的鐵芯間電容耦合引起的靜電干擾；電流引起的電磁感應干擾。一般來說，當附近有高壓大電流干擾源時，電氣干擾更為嚴重。由于同一根電纜的芯線之間的距離較小，所以干擾程度遠大于相鄰平行敷設的電纜。比如某超高壓變電站的控制回路，三相共用一根電纜，就發生了這樣的事故。分相操作的脈沖觸發了其他相的晶閘管，導致三相誤連。改用分離電纜后，誤操作事故沒有再發生。另一個例子是發電廠的計算機監控系統。由于模擬低電平信號線與變送器電源線共用一根四芯電纜，已造成信號線內70V的干擾電壓，明顯影響低電平信號電路的正常工作，單位為毫伏。
防止或減輕電氣干擾的措施主要包括以下三個方面。綠寶電纜廠為大家講解。
控制電纜的一個備用芯接地：實踐證明，當控制電纜的一根備用芯線接地時，干擾電壓的幅值可降低到25%~，實施簡單，但電纜成本增加不大。
當發生電氣干擾時，控制電纜不適合具有嚴重后果的電路
包括:弱電信號控制回路和強電信號控制回路；低電平信號和高電平信號的環路；在分相運行中，交流斷路器的各相弱電控制回路不應使用同一控制電纜。但如果弱電線路中的每對往返導線屬于不同的控制電纜，在敷設時可能會形成環狀排列，在同類電源的電磁線交聯下會感應出電位，其值可能對弱電線路的低電平參數干擾有較大影響，因此往返導線宜共用一根控制電纜。
金屬屏蔽和屏蔽層的接地：金屬屏蔽是減少和防止電氣干擾的重要措施，包括線芯全屏蔽、部分屏蔽和雙層全屏蔽。控制電纜的金屬屏蔽類型應根據可能的電氣干擾的影響進行選擇，并納入綜合干擾抑制措施，以滿足降低干擾和過電壓的要求。對抗干擾效果的要求越高，相應的投入就越大。采用鋼帶鎧裝和鋼絲編織一般屏蔽時，電纜價格將提高10%~20%左右。
高壓回路中的控制干擾因其信號強，可選擇無金屬屏蔽的控制電纜，但位于超高壓配電裝置內或長時間靠近高壓電纜并與之平行的除外。當弱電信號控制電路中使用的控制電纜位于有干擾的環境中，沒有有效的抗干擾措施時，應選用帶金屬屏蔽的控制電纜，以防止電氣干擾對低電平信號電路造成誤操作或絕緣擊穿。如果弱電線路的控制電纜能與電力電纜充分分離，或敷設在鋼管內，外部電氣干擾可降低到允許的限度。想要了解更多低壓電力電纜、綠寶電纜的內容，可以關注我們。
防止或減輕電氣干擾的措施主要包括以下三個方面。綠寶電纜廠為大家講解。
控制電纜的一個備用芯接地：實踐證明，當控制電纜的一根備用芯線接地時，干擾電壓的幅值可降低到25%~，實施簡單，但電纜成本增加不大。
當發生電氣干擾時，控制電纜不適合具有嚴重后果的電路
包括:弱電信號控制回路和強電信號控制回路；低電平信號和高電平信號的環路；在分相運行中，交流斷路器的各相弱電控制回路不應使用同一控制電纜。但如果弱電線路中的每對往返導線屬于不同的控制電纜，在敷設時可能會形成環狀排列，在同類電源的電磁線交聯下會感應出電位，其值可能對弱電線路的低電平參數干擾有較大影響，因此往返導線宜共用一根控制電纜。
金屬屏蔽和屏蔽層的接地：金屬屏蔽是減少和防止電氣干擾的重要措施，包括線芯全屏蔽、部分屏蔽和雙層全屏蔽。控制電纜的金屬屏蔽類型應根據可能的電氣干擾的影響進行選擇，并納入綜合干擾抑制措施，以滿足降低干擾和過電壓的要求。對抗干擾效果的要求越高，相應的投入就越大。采用鋼帶鎧裝和鋼絲編織一般屏蔽時，電纜價格將提高10%~20%左右。
高壓回路中的控制干擾因其信號強，可選擇無金屬屏蔽的控制電纜，但位于超高壓配電裝置內或長時間靠近高壓電纜并與之平行的除外。當弱電信號控制電路中使用的控制電纜位于有干擾的環境中，沒有有效的抗干擾措施時，應選用帶金屬屏蔽的控制電纜，以防止電氣干擾對低電平信號電路造成誤操作或絕緣擊穿。如果弱電線路的控制電纜能與電力電纜充分分離，或敷設在鋼管內，外部電氣干擾可降低到允許的限度。想要了解更多低壓電力電纜、綠寶電纜的內容，可以關注我們。
